XSU高精密交叉滚子轴承(EXSU)

类别：交叉圆柱滚子轴承

发布日期：2022-10-28 09:26:03

产品特点：XSU高精密交叉滚子轴承(EXSU)（内、外环体型）已进行了安装孔的加工，采用带座的的一体化内外环结构，旋转精度和扭矩稳定。

咨询热线：www.fonxon.com 在线订购

尺寸参数产品介绍

EXSU型(XSU)精密交叉滚子轴承结构尺寸图

XSU高精密交叉滚子轴承(EXSU)型号参数

轴承型号Bearing type	轴径 shaft diameter	主要尺寸 Main dimensions				基本的额定负荷(轴向) Basic load rating（axial）		基本的额定负荷(径向) Basic load rating (radial）		限转速Limiting speed	重量weight
		内径inner ring	外径outer ring	宽度width	安装孔	Ca	C0a	Cr	Cor
		d	D	B	na	kN	kN	kN	kN	r/min	Kg
EXSU080168	130	130	205	25.4	12	66	1900-8-27	42	96	227	3.3
EXSU080188	150	150	225	25.4	16	71	1900-10-1	46	110	203	3.7
EXSU080218	180	180	225	25.4	20	77	1900-11-10	49	127	175	4.3
EXSU080258	220	220	295	25.4	24	84	1901-1-9	54	151	148	5.1
EXSU080318	280	280	355	25.4	28	93	1901-4-9	59	185	120	6.3
EXSU080398	360	360	435	25.4	36	106	1901-8-12	68	236

轴承型号Bearing type	轴径 shaft diameter	主要尺寸 Main dimensions				基本的额定负荷(轴向) Basic load rating（axial）		基本的额定负荷(径向) Basic load rating (radial）		限转速Limiting speed	重量weight
		内径inner ring	外径outer ring	宽度width	安装孔	Ca	C0a	Cr	Cor
		d	D	B	na	kN	kN	kN	kN	r/min	Kg
EXSU140414	344	344	484	56	24	2	229	1901-6-3	146	250	28
EXSU140544	474	474	614	56	32	2.5	270	1901-11-10	170	330	38
EXSU140644	574	574	714	56	36	2.5	290	1902-3-10	185	395	44
EXSU140744	674	674	814	56	40	3	315	1902-7-18	200	455	52
EXSU140844	774	744	914	56	40	3	340	1902-11-15	215	510	60
EXSU140944	874	874	1014	56	44	360	360	1903-3-15	227	580	67

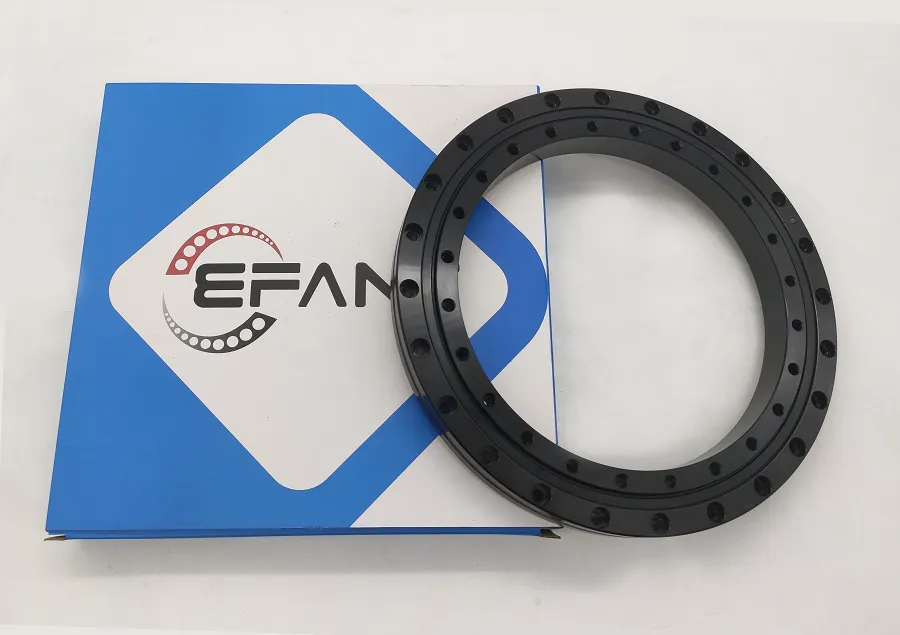

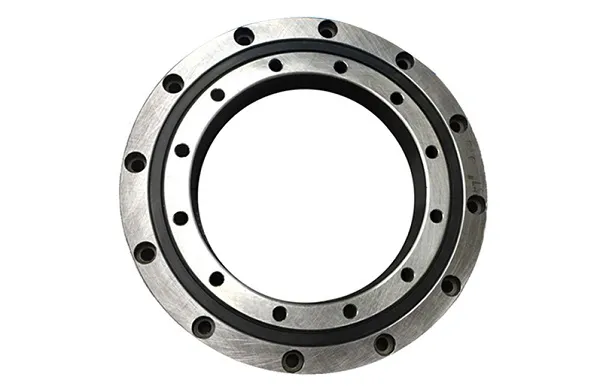

XSU高精密交叉滚子轴承(EXSU)图片展示

XSU高精密交叉滚子轴承(EXSU)（内、外环体型）安装孔已经经过处理，因此无需安装凸缘和支承。此外，内、外环套与底座相结合，使其在安装过程中不会产生太大的影响，从而保证了转动的精度与转矩的稳定性。可转动外环，内环。

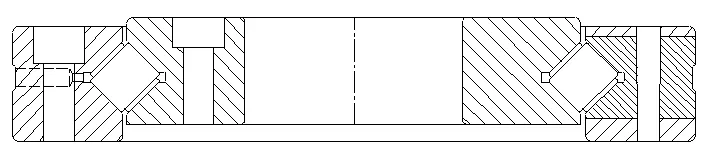

EXSU型(XSU)高精密交叉滚子轴承图纸

结构特点：由于滚子在90° V型的滚动面上，由一块垫片组成，因此，轴承可以承受多种载荷，如径向载荷、轴向载荷和力矩载荷。内环和外环都被缩小了，变得更薄，变得更小，而且采用了高强度的钢材，精度达到了P5,P4,P2。

应用领域：该轴承适用于工业机器人关节及转盘，加工中心转盘，精密转盘，医疗器械，计算机，军工及集成电路制造等。

XSU高精密交叉滚子轴承

XSU高精密交叉滚子轴承(EXSU)安装方法及注意事项

高精密交叉滚子轴承是一种精度要求极高的轴承，安装时需要特别注意以下事项：安装前的清洗：安装前，应对轴承，轴承座及有关附件进行彻底的清洗，确保其表面不沾灰尘，不沾灰尘，不含其他杂质。清洁完毕后，要将其自然干燥，然后在其上涂上一层润滑油。
安装时要用工具：在安装时要用专门的工具，不要用锤或者其它强力的方法来安装，否则会对轴承造成损伤。
调节精度：在轴承安装过程中，必须对其进行热装，以确保其调节精度，并对其进行调节。
装配次序：当装配多个轴承时，应按从内到外，从外到内，从内到外依次排列。
支承取向：支承取向：支承取向必须在安装之前确认，以免错误取向造成支承损伤。
安装时要注意力道：在安装时，要控制好力道，不要使用太大的力道，否则会损坏轴承。
安装后的检验：在安装完毕后，应当对轴承做一次检验，以确定其安装位置和调节方式是否适当。
